Geberit SuperTubeSustav za dobivanje prostora
Hidraulički optimizirana kanalizacija visokih građevina
Tehnologija Geberit SuperTube temelji se na savršenoj usklađenosti pojedinih komponenata sustava te omogućava u visokim građevinama instalaciju kanalizacije koja iziskuje jako malo mjesta. SuperTube znači da paralelna ventilacijska cijev više nije potrebna, stvarajući više prostora za stambeni i podni prostor. Svi cjevovodi su manjih dimenzija te su stoga potrebna i manja okna za vodove. Vodoravni cjevovodi se na duljini do šest metara mogu položiti bez pada te tako dodatno štede mjesto.
- Više stambenog i podnog prostora
- Jednostavno projektiranje i brza instalacija
- Manji, dosljedniji promjer cijevi d110
- Maksimalni koeficijent istjecanja od 12 l/s
- Bez dodatnih ventilacijskih cijevi
- Horizontalni dio cjevovoda bez nagiba (do 6 m)
Instalacija koja ne zahtijeva puno mjesta

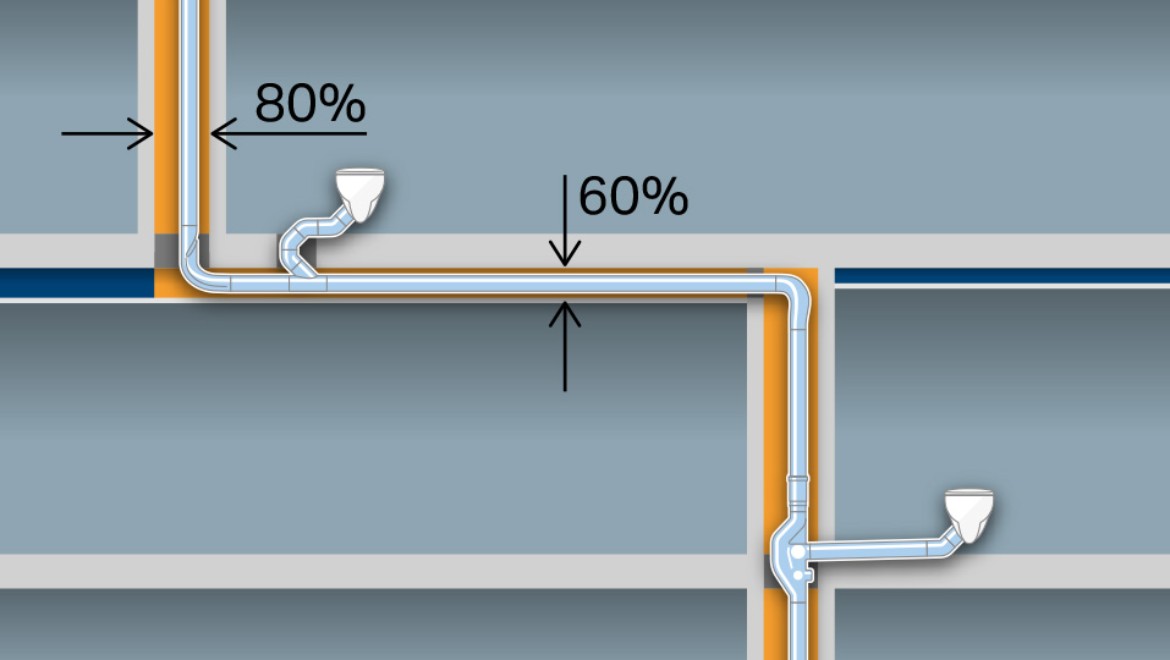

![Ušteda mjesta zahvaljujući manjim dimenzijama cijevi od d110 bez dodatne odzrake. Dodatna ušteda mjesta zahvaljujući vodoravnim vodovima do duljine od šest metara bez pada. Ušteda mjesta zahvaljujući manjim dimenzijama cijevi od d110 bez dodatne odzrake. Dodatna ušteda mjesta zahvaljujući vodoravnim vodovima do duljine od šest metara bez pada.](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-supertube-installation-spacesaving-16-9.jpg)

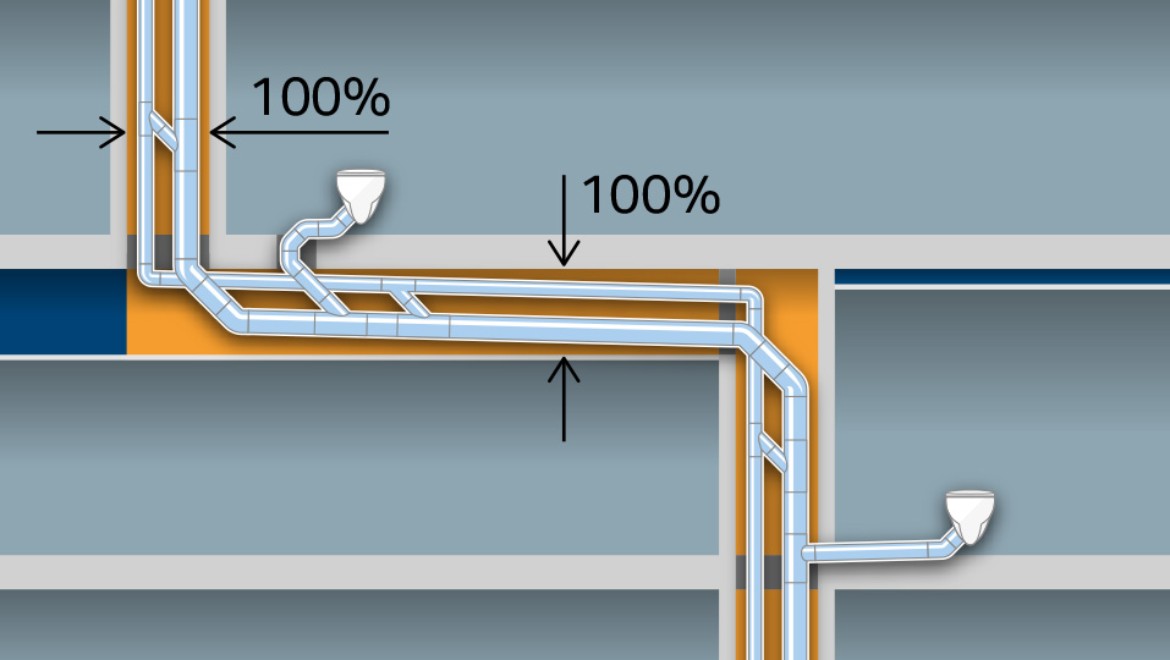

![Konvencionalni kanalizacijski sustavi s dimenzijom cijevi d160 i dodatnom odzrakom d90 iziskuju puno mjesta Konvencionalni kanalizacijski sustavi s dimenzijom cijevi d160 i dodatnom odzrakom d90 iziskuju puno mjesta](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-piping-drainage-conventional-16-9.jpg)
Razlike u usporedbi:
S Geberit SuperTube (slika lijevo) koeficijent istjecanja iznosi 12 l/s. Ova tehnologija omogućuje kontinuirane kanalizacijske cijevi dimenzije d110. Pritom nisu potrebne dodatne ventilacijske cijevi. Štoviše, ne postoji potreba za nagibom u horizontalama duljina do 6 metara.
Konvencionalni sustav odvodnje (slika desno) postiže kapacitet ispuštanja od 12,4 l/s s dimenzijama cijevi d160 i dodatnom ventilacijskom cijevi d90.
Savršena interakcija
Fazonski komadi i voda u savršenoj interakciji.

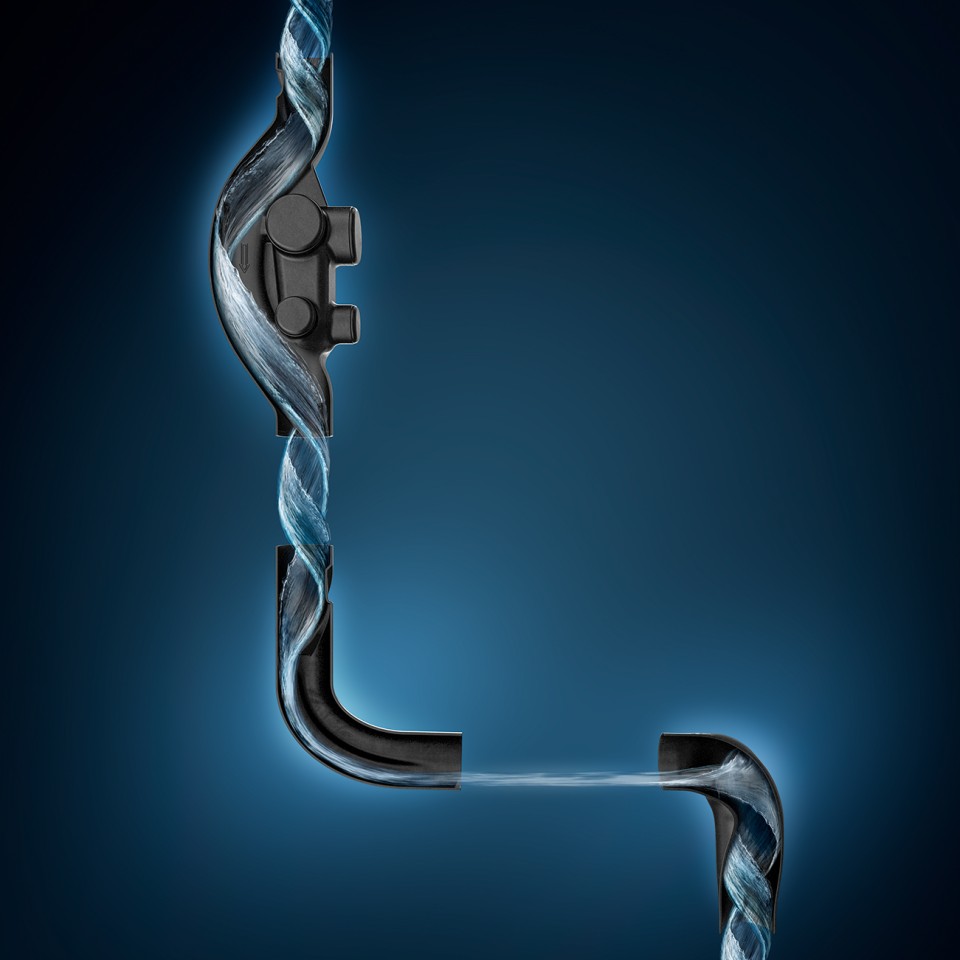

![Kontinuirani protok zraka s Geberit SuperTube Kontinuirani protok zraka s Geberit SuperTube](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-supertube-flow-1-1.jpg)
Bitnu razliku čine tri fazonska komada
![Geberit PE Sovent fazonski komad d110 Geberit PE Sovent fazonski komad d110](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-sovent-fitting-pe-16-9.jpg)
Geberit PE Sovent element d110
Optimizirana geometrija proizvoda Geberit PE Sovent usmjerava vodu u vertikalu i postavlja je u rotaciju, zbog čega se pritičšće uz stijenke cijevi. Rezultirajući vrtložni protok stvara stabilan, kontinuirani protok zraka iznutra, što olakšava kapacitet pražnjenja od 12 l/s.
![Geberit PE BottomTurn luk d110 Geberit PE BottomTurn luk d110](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-supertube-bottomturn-bend-pe-16-9.jpg)
Geberit PE BottomTurn luk
S Geberit PE BottomTurn lukom, promjena smjera uzrokuje da se vodeni zid prekine, a vrtložni protok će postati usmjereni protok bez utjecaja na protok zraka. Ova promjena značajno smanjuje gubitke u usporedbi s konvencionalnim rješenjima.
![Geberit PE BackFlip luk d110 Geberit PE BackFlip luk d110](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-supertube/img-geberit-supertube-backflip-bend-pe-16-9.jpg)
Geberit PE BackFlip luk
Izvijeni Geberit PE BackFlip luk uzrokuje rotaciju usmjerenog protoka vode, što omogućuje da se voda rotira kroz vertikalni cjevovod dok se ispušta u vrtložnom protoku. Odrđžava se unutarnji protok zraka u slijedećoj vertikali.
